Exercices Corrigé Routage sous-réseaux Adressage IP - Réseau Informatique

Objectifs : - Définir les classes d'adresses IP.

                  - Identifier les sous-réseaux.

                  - Maitriser le Routage.
                  - Corrigé.

Exercices : Adressage & Sous-réseaux & Routage

Entraînement :

Q1 : Changer de décimal à binaire :
13 =

26 =  ______________
26*2 = 52 = _____________
73 =  ______________
192 =  ______________

Q2 : Changer de binaire à décimal
[00010001] =

[00110010] = _____________
[01100100] = _____________
[00011001] = _____________

Q3 : Changer de binaire à hexadécimal :
[1010 1100] =
[1001 1111] =
FE     =
0C =

Q4 : À quelle classe (A,B, C, ou outres ) appartiennent les adresses suivantes :

1) 10.0.1.0
2) 165.134.9.3
3) 0.0.0.0
4) 192.168.1.1
5) 220.19.2.1
6) 127.1.0.1

Q5 : Pour chaque adresse en fonction de leur classe, combien de machines/hôtes peut on avoir, quelle est le masque par défaut, l'adresse du réseau et l'adresse de diffusion

Sous-Réseaux

On a vu en cours que pour permettre une meilleur utilisation et structuration des adresses à l'intérieur d'un réseau on peut découper le réseau en sous-réseau (cette configuration est connue seulement à l'intérieur de l'entreprise)

On prend l'adresse d'un machine de l'université, 134.214.140.2.  Cette adresse est une adresse de Classe B, on google "net 134.214" et on voit qu'elle est gérée par

134.214.0.0     Reseau Optique du Campus de la Doua     (NET-ROCAD)

On regarde le masque associée avec cette machine : 255.255.254.0

Q1 : Combien de machines peut on avoir dans le sous-réseau où ce trouve cette machine ?


Q2 : Quelle est l'adresse sous-réseau de cette machine, quelles sont les adresses valables, Quel est le numéro de sous-réseau, Quelle est l'adresse de diffusion :

À vous
Pour l'adresse 172.16.0.130 avec masque sous-réseau 255.255.255.240

Q3 : Combien de machines peut on avoir dans le sous-réseau où ce trouve cette machine ?

Q4 : Quelle est l'adresse sous-réseau de cette machine, quelles sont les adresses valables, Quel est le numéro de sous-réseau, Quelle est l'adresse de diffusion :

Q5 : Votre entreprise est affecté l'adresse réseau 150.1.0.0.  L'entreprise a 13 succursales, lesquelles vont former chacune une sous-réseau différent.  Combien de bit devez-vous utiliser pour la partie sous-réseau ? Dans ce cas, combien de machines peut-on avoir dans chaque sous-réseau ? Donnez-le masque correspondant

Routage

Pour le routage ou pour savoir comment acheminer les paquets, il faut définir la table de routes. Elle est composée de manière générale de trois colonnes : adresse réseau, masque, interface ou passerelle

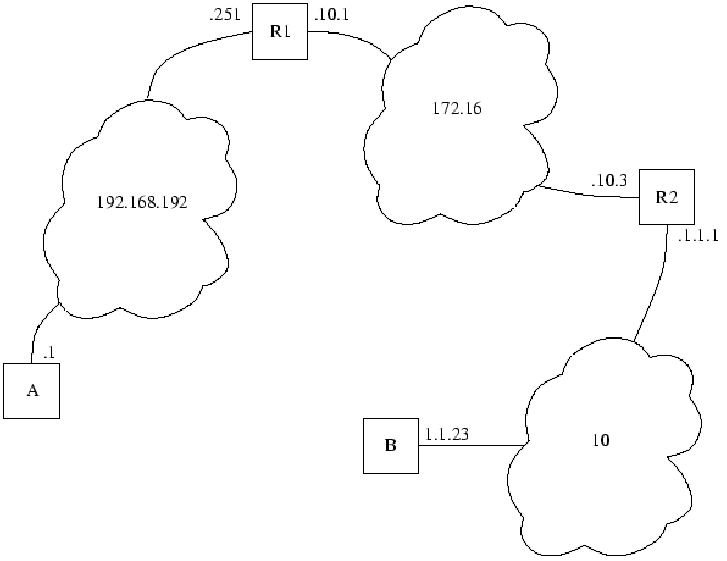

Q1 : Quelle est la table de routage pour la machine B

Q2 : Quelle est la table de routage pour le router R2

R2 sera plus complexe parce qu'il est connecté à deux réseaux

À vous, écrire les tables de routage pour R1 et A.

Une machine avec l'adresse 192.168.1.65 utilise la table de routage suivante :

Q3 : Si l'on veut se connecter à la machine 192.168.1.130, quelle passerelle ou interface utiliserait

cette machine ?


À vous

Q4 : si l'on veut se connecter à la machine 192.168.1.35, quelle passerelle ou interface utiliserait

cette machine ?

Q5 : si l'on veut se connecter à la machine 192.169.1.130, quelle passerelle ou interface utiliserait

cette machine ?

Q6 : Peut-on accéder à tous les passerelles ? c'est à dire, l'adresses des passerelles sont elles locales (accessibles directement) ?

Q7 : Quelles sont les adresses de machines directement connectées à cette machine (i.e. quelles sont les adresses des machines connectées dans le réseau 192.168.1.64 masque 255.255.255.192) ?

--------------------------------------------------------------------------------

Corrigé
