MCD et MLD : GESTION D’UN PARC INFORMATIQUE

On souhaite gérer la liste du matériel informatique présent dans une entreprise.
A ce jour, on désire gérer : les ordinateurs (UC + écran), les écrans et les imprimantes.

Pour chaque matériel, on doit être en mesure de stocker les principales caractéristiques, le lieu où il se trouve, la liste des pannes et des réparations ainsi que les éventuels prêts dont ils ont fait l’objet.

Exemples de documents à gérer :

Fiche ordinateur :


No de série : 159864A
Date achat : 10/05/02
Lieu d’achat (entreprise) : AB Informatique
Prix d’achat : 1 420 Euros
Marque : IBM
RAM : 128 Mo
Processeur : Pentium
Cadence : 1.5 Ghz
Taille disque dur : 20 Go
Carte réseau : 3 COM
Contrat de maintenance : Oui
Si contrat de maintenance, durée (en mois) : 24
Lieu d’affectation : Salle 10

Fiche écran :

No de série : 258989463
Date achat : 10/04/02
Lieu d’achat (entreprise) : AB Informatique
Prix d’achat : 320 Euros
Marque : Samsung
Taille : 17 pouces
Type : TFT
Contrat de maintenance : Oui
Si contrat de maintenance, durée (en mois) : 12
Lieu d’affectation : Salle 10

Fiche imprimante


No de série : 8965789D
Date achat : 01/05/01
Marque : HP
Couleur : Non
Type : Laser Jet 5
Nb de pages / min : 12
Lieu d’achat (entreprise) : AB Informatique
Prix d’achat : 450 Euros
Contrat de maintenance : Oui
Si contrat de maintenance, durée (en mois) : 12
Lieu d’affectation : Salle 10


Etat des prêts en cours

Liste des matériels sortis au 05/05/02 :

Portables

Imprimantes

Liste des pannes avec les éventuelles réparations

Exemple :

UC
No série : 6566676E
Date de la panne : 06/01/02
Descriptif de la panne : alimentation H.S. et le disque dur semble avoir quelques problèmes

Intervention effectuée :


Date envoi : 07/01/02
Réparée par AB informatique
Date retour : 15/01/02
Prix de la réparation : 75 euros
Pièces changées : Cordon d’alimentation + alimentation

NB : on désire pouvoir effectuer des statistiques sur les pièces qui sont le plus fréquemment changées afin de prévoir un stock de pièces de rechange.

Travail à Faire :

Établir le dictionnaire des données, le modèle conceptuel des données correspondant puis le modèle logique associé.

----------------------------------------------------------------------------------------------------
Correction
----------------------------------------------------------------------------------------------------

GESTION DU PARC INFORMATIQUE

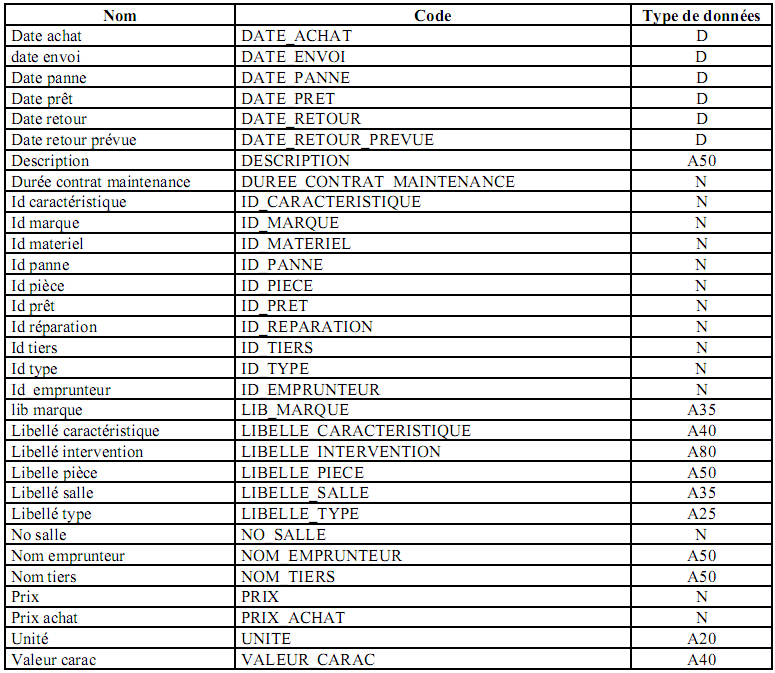

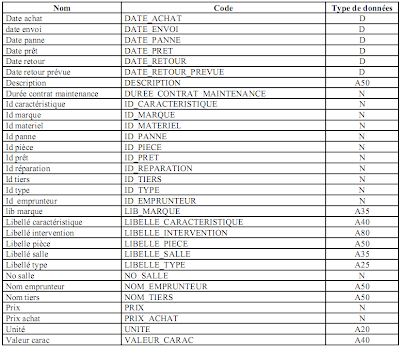

Liste des informations retenues dans le modèle (Dictionnaire de Données) :



Modèle conceptuel des données (MCD) :



Le type de matériel distingue les UC des écrans, des imprimantes …

L’association « avoir » entre les entités « type matériel » et « caractéristiques » sert à gérer les caractéristiques par défaut de chaque type de matériel. Lors de  la saisie d’un matériel, au lieu de proposer la liste de toutes les caractéristiques (taille écran, nb de pages minutes …), on sera ainsi en mesure d’adapter le contenu de la liste au type de matériel en cours.

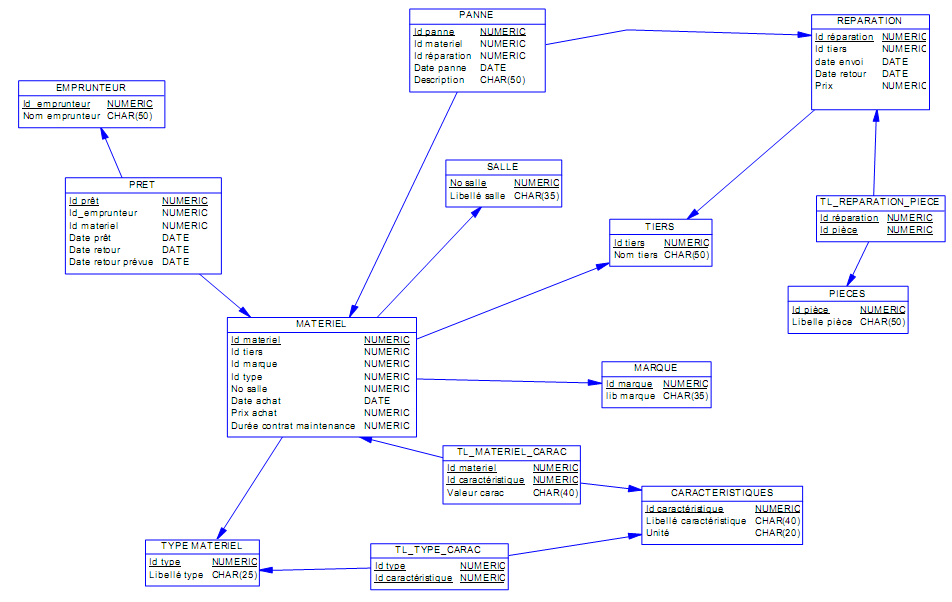

Modèle physique des données (MPD)
