Sécurité informatique : DMZ - NAT sécurité réseau FIREWALL - DMZ - NAT

1 - DMZ « Zone Démilitarisée »

1.1 Notion de cloisonnement

Les systèmes pare-feu permettent de définir des règles d'accès entre deux réseaux. Néanmoins, dans la pratique, les entreprises ont généralement plusieurs sous-réseaux avec des politiques de sécurité différentes. C'est la raison pour laquelle il est nécessaire de mettre en place des architectures de systèmes pare-feux permettant d'isoler les différents réseaux de l'entreprise : on parle ainsi de « cloisonnement des réseaux » (le terme isolation est parfois également utilisé).

1.2 Architecture DMZ

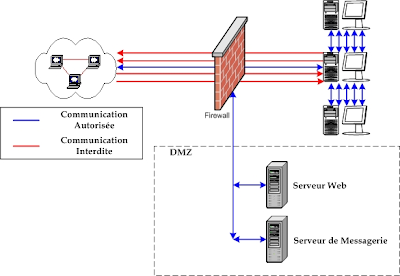

Lorsque certaines machines du réseau interne ont besoin d'être accessibles de l'extérieur (serveur web, un serveur de messagerie, un serveur FTP public, etc.), il est souvent nécessaire de créer une nouvelle interface vers un réseau à part, accessible aussi bien du réseau interne que de l'extérieur, sans pour autant risquer de compromettre la sécurité de l'entreprise. On parle ainsi de « zone démilitarisé » (notée DMZ pour DeMilitarized Zone) pour désigner cette zone isolée hébergeant des applications mises à disposition du public. La DMZ fait ainsi office de « zone tampon » entre le réseau à protéger et le réseau hostile. La figure ci-dessous montre la position d’une DMZ au sein d’un réseau.

Les serveurs situés dans la DMZ sont appelés « bastions » en raison de leur position d'avant poste dans le réseau de l'entreprise.

La politique de sécurité mise en œuvre sur la DMZ est généralement la suivante :

  • Trafic du réseau externe vers la DMZ autorisé ;
  • Trafic du réseau externe vers le réseau interne interdit ;
  • Trafic du réseau interne vers la DMZ autorisé ;
  • Trafic du réseau interne vers le réseau externe autorisé ;
  • Trafic de la DMZ vers le réseau interne interdit ;
  • Trafic de la DMZ vers le réseau externe interdit.

La DMZ possède donc un niveau de sécurité intermédiaire, mais son niveau de sécurisation n'est pas suffisant pour y stocker des données critiques pour l'entreprise.

Il est à noter qu'il est possible de mettre en place des DMZ en interne afin de cloisonner le réseau interne selon différents niveaux de protection et ainsi éviter les intrusions venant de l'intérieur.

2 - NAT « Network Address Translation »

2.1 Principe du NAT

Le mécanisme de translation d'adresses « NAT » a été mis au point afin de répondre à la pénurie d'adresses IP avec le protocole IPv4 (le protocole IPv6 répondra à terme à ce problème).

En effet, en adressage IPv4 le nombre d'adresses IP routables (donc uniques sur la planète) n'est pas suffisant pour permettre à toutes les machines nécessitant d'être connectées à internet de l'être.

Le principe du NAT consiste donc à utiliser une adresse IP routable (ou un nombre limité d'adresses IP) pour connecter l'ensemble des machines du réseau en réalisant, au niveau de la passerelle de connexion à internet, une translation (littéralement une « traduction ») entre l'adresse interne (non routable) de la machine souhaitant se connecter et l'adresse IP de la passerelle. Cette passerelle peut être un routeur tel que montré dans la figure suivante.



D'autre part, le mécanisme de translation d'adresses permet de sécuriser le réseau interne étant donné qu'il camoufle complètement l'adressage interne. En effet, pour un observateur externe au réseau, toutes les requêtes semblent provenir de la même adresse IP.

2.2 Espaces d’adressages

L'organisme gérant l'espace d'adressage public (adresses IP routables) est l'IANA. La RFC 1918 définit un espace d'adressage privé permettant à toute organisation d'attribuer des adresses IP aux machines de son réseau interne sans risque d'entrer en conflit avec une adresse IP publique allouée par l'IANA. Ces adresses dites non-routables correspondent aux plages d'adresses suivantes :

  • Classe A : plage de 10.0.0.0 à 10.255.255.255 ;
  • Classe B : plage de 172.16.0.0 à 172.31.255.255 ;
  • Classe C : plage de 192.168.0.0 à 192.168.255.55 ;

Toutes les machines d'un réseau interne, connectées à internet par l'intermédiaire d'un routeur et ne possédant pas d'adresse IP publique doivent utiliser une adresse contenue dans l'une de ces plages. Pour les petits réseaux domestiques, la plage d'adresses de 192.168.0.1 à 192.168.0.255 est généralement utilisée.

2.3 Translation statique

Le principe du NAT statique consiste à associer une adresse IP publique à une adresse IP privée interne au réseau. Le routeur (ou plus exactement la passerelle) permet donc d'associer à une adresse IP privée (par exemple 192.168.0.1) une adresse IP publique routable sur Internet et de faire la traduction, dans un sens comme dans l'autre, en modifiant l'adresse dans le paquet IP.

La translation d'adresse statique permet ainsi de connecter des machines du réseau interne à internet de manière transparente mais ne résout pas le problème de la pénurie d'adresse dans la mesure où n adresses IP routables sont nécessaires pour connecter n machines du réseau interne.

2.3.1 Avantages et inconvénients du NAT statique

En associant une adresse IP publique à une adresse IP privée, nous avons pu rendre une machine accessible sur Internet. Par contre, on remarque qu'avec ce principe, on est obligé d'avoir une adresse publique par machine voulant accéder à Internet. Cela ne va pas régler notre problème de pénurie d'adresses IP... D'autre part, tant qu'à donner une adresse publique par machine, pourquoi ne pas leur donner cette adresse directement plutôt que de passer par un intermédiaire ? A cette question, on peut apporter plusieurs éléments de réponse. D'une part, il est souvent préférable de garder un adressage uniforme en interne et de ne pas mêler les adresses publiques aux adresses privées. Ainsi, si on doit faire des modifications, changements, interventions sur le réseau local, on peut facilement changer la correspondance entre les adresses privées et les adresses publiques pour rediriger les requêtes vers un serveur en état de marche. D'autre part, on gâche un certain nombre d'adresses lorsqu'on découpe un réseau en sous-réseaux (adresse de réseau, adresse de broadcast...), comme lorsqu'on veut créer une DMZ pour rendre ses serveurs publiques disponibles. Avec le NAT statique, on évite de perdre ces adresses.

Malgré ces quelques avantages, le problème de pénurie d'adresses n'a toujours pas été réglé. Pour cela, on va se pencher sur la NAT dynamique.

2.4 Translation dynamique

Le NAT dynamique permet de partager une adresse IP routable (ou un nombre réduit d'adresses IP routables) entre plusieurs machines en adressage privé. Ainsi, toutes les machines du réseau interne possèdent virtuellement, vu de l'extérieur, la même adresse IP. C'est la raison pour laquelle le terme de « mascarade IP » est parfois utilisé pour désigner le mécanisme de translation d'adresse dynamique.

Afin de pouvoir « multiplexer » (partager) les différentes adresses IP sur une ou plusieurs adresses IP routables, le NAT dynamique utilise le mécanisme de translation de port (PAT - Port Address Translation), c'est-à-dire l'affectation d'un port source différent à chaque requête de telle manière à pouvoir maintenir une correspondance entre les requêtes provenant du réseau interne et les réponses des machines sur Internet, toutes adressées à l'adresse IP du routeur.

2.4.1 Avantages et inconvénients du NAT dynamique

Comme nous l'avons vu, le NAT dynamique permet à des machines ayant des adresses privées d'accéder à Internet. Cependant, contrairement au NAT statique, il ne permet pas d'être joint par une machine de l'Internet. Effectivement, si le NAT dynamique marche, c'est parce que le routeur qui fait le NAT reçoit les informations de la machine en interne (Adresse IP, port TCP/UDP). Par contre, il n'aura aucune de ces informations si la connexion est initialisée de l'extérieur... Le paquet arrivera avec comme adresse de destination le routeur, et le routeur ne saura pas vers qui rediriger la requête en interne.

La NAT dynamique ne permet donc que de sortir sur Internet, et non pas d'être joignable. Il est donc utile pour partager un accès Internet, mais pas pour rendre un serveur accessible. De plus, étant donné que l'on peut "cacher" un grand nombre de machines derrière une seule adresse publique, cela permet de répondre à notre problème de pénurie d'adresses.

Par contre, les machines n'étant pas accessibles de l'extérieur, cela donne un petit plus au niveau de la sécurité.
