Correction Examen Fin de Formation Réseau Informatique Corrigé Réseaux

- Correction


Exercice 1 :

1)  Nommez 3 avantages de l’utilisation de switchs au lieu de hubs dans un réseau Ethernet.

– Le switch réduit le trafic dans le réseau comme le plus souvent une trame n’est transmise que sur une seule interface.
– Le switch augmente la sécurité du réseau comme les trames ne sont normalement pas diffusées à toutes les stations.
– La taille du réseau n’est pas limitée, le nombre de switchs à traverser entre deux stations n’est pas limite.

2)  Quels sont les trois avantages principaux de l’utilisation de VLAN dans un réseau local important ?

– chaque VLAN a son propre domaine de broadcast ce qui limite le nombre de trames de broadcast. Par conséquent cela limite le trafic du réseau ;
– les communications entre les VLAN peuvent être sécurisées par des firewalls ;
– les VLAN permettent d’affecter un utilisateur à un nouveau groupe sans recâblage (à  la différence de deux sous-reseaux physiques).

3)  Une école d’ingénieurs a deux VLAN : un VLAN ’professeurs’ et un VLAN ’étudiants’.

Comment est-il possible qu’un étudiant envoie un e-mail à un professeur ?

Afin de mettre en communication les différents VLAN il faut, comme pour deux réseaux physiques séparés, mettre en place un routeur.

4)  Pour chaque serveur, spécifiez s’il doit avoir une adresse enregistrée ou privée.(5 points)

a.  Un serveur Web pour intranet :     Adresse  privée
b.  Un serveur Web pour Internet  :     adresse enregistrée
c.  Un serveur DHCP pour un réseau local :        Adresse  privée
d.  Un routeur NAT :       Adresse  privée +  adresse enregistrée

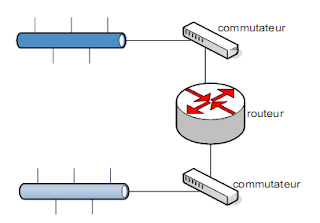

5)  Soit le réseau suivant :




e.  Combien y a-t-il de domaine de diffusion générale ?  2 domaines
f.  Combien y a-t-il de domaine de collision ?  4 domaines

Si on enlève le routeur et qu’on relie les deux commutateurs :

g.  Combien y aura-t-il de domaine de diffusion générale ? un seul domaine
h.  Combien y aura-t-il de domaine de collision ?  3 domaines

6)  Que désigne précisément l'adresse IP 255.255.255.255 ? A quoi sert l'adresse IP 0.0.0.0 ?
Et l'adresse 127.0.0.1 ?

C'est l'adresse dite de diffusion. 255.255.255.255 désigne l'ensemble des hôtes du réseau local auquel est relié le noeud qui émet cette adresse.

Sur une table de routage 0.0.0.0 désigne la ligne concernant la passerelle par défaut du réseau.

Elle peut aussi être utilisée dans un appel BOOTP ou DHCP lancé par un noeud pour connaître sa propre adresse IP.

127.0.0.1 est l'adresse IP interne de la machine elle-même, équivalente à localhost

7)  Quelle est la différence entre broadcast et multicast ?

Broadcast = diffusion à tous les membres du réseau.

Multicast = diffusion à plusieurs destinataires, c’est donc le contraire de point à point.

8)   La taille d'une cellule ATM est ?
i.   fixe et petite taille

9)  à quoi servent les services réseaux suivants :

  • DHCP : configurer le client réseau tcp/ip automatiquement au démarrage.
  • WINS : résolution de nom NetBIOS en adresse IP. Base de données dynamiques.
  • DNS : résolution de nom d'host en adresse IP.

10) Mon réseau comporte des clients DHCP et des machines qui ont une adresse IP fixe.
Certains clients DHCP se plaignent de ne pas obtenir d'adresse, pourtant mon serveur DHCP n'a pas attribué tous ses baux. Quel est le problème ?

Reponse :
J’ai oublié d’exclure les adresses ip fixes.

Exercice 2 :

A.

1.  masque : 255.255.255.240
2. 14 stations.
3. 199.150.30.16

4.

1)199.150.30.1 à 199.150.30.126 (No sous-réseau : 199.150.30.0, diffusion :
199.150.30.127, masque : 255.255.255.128).

2)199.150.30.129 à 199.150.30.190 (No sous-réseau : 199.150.30.128, diffusion :
199.150.30.191, masque : 255.255.255.192)

3)199.150.30.193 à 199.150.30.254 (No sous-réseau : 199.150.30.192, diffusion :
199.150.30.255, masque : 255.255.255.192)

5. Les protocoles de routage ne sont pas tous en mesure de gérer des longueurs de masque variables : RIPv1 ne peut pas le faire par exemple alors que RIPv2, OSPF, IS –IS sont capables de les gérer.

B.


 2212.56.132.0/22


C.


1.

 Access-list 101 permit tcp host 193.48.29.2 193.48.29.40 0.0.0.0  eq telnet
 Access-list 101 permit tcp host 193.48.29.4 193.48.29.40 0.0.0.0 eq telnet
 Access-list 101 deny tcp any 193.48.29.40 0.0.0.0 eq telnet
Access-list 101 permit ip any any

2.

Access-list 102 deny udp 193.48.29.0 0.0.0.255 any eq 135
Access-list 102 deny udp 193.48.29.0 0.0.0.255 any eq 139
 Access-list 102 deny udp 193.48.29.0 0.0.0.255 any eq 445
Access-list 102 deny tcp 193.48.29.0 0.0.0.255 any  eq 135
Access-list 102 deny tcp 193.48.29.0 0.0.0.255 any  eq 139
Access-list 102 deny tcp 193.48.29.0 0.0.0.255 any  eq 445
Access-list 102 permit ip any any

3.

Access-list 103 permit tcp host 193.48.29.2 any eq http
Access-list 103 permit tcp host 193.48.29.2 any eq 53
Access-list 103 permit udp host 193.48.29.2 any eq 53
Access-list 103 permit tcp host 193.48.29.2 any eq 25
Access-list 103 deny any any


Exercice 3 :

A. L'enregistrement sera de type CNAME et pointera vers serveur1.cfmoti.org. De cette façon si l'entreprise change de serveur Web, une nouvelle URL n'aura pas à être republiée.

B.

1)Le nom de la zone DNS est : nic.fr
2) le nom du serveur de nom principale est : ns1, son adresse IP : 192.93.0.1
3) l’adresse IP du serveur web est : 192.168.4.35
4) l’adresse IP du serveur ftp est : 192.134.4.27

C.

1. L’utilitaire NSLookup
2. L’adresse 0.0.0.0
3.
L’adresse IP
Masque réseau
Passerelle par défaut
Serveur DNS
Serveur Wins
