Les principaux périphériques d'un ordinateur Cours Architectures des ordinateurs : Les périphériques

1  -  Introduction

Après avoir  vu  la  constitution  d'un  ordinateur  à  travers certains de  ses composants présents sur la carte mère, ce chapitre va tenter de faire le tour des principaux périphériques nécessaires  ou  utiles  au
fonctionnement  d'un  ordinateur  ou  d'un  service.  Parmi  ces périphériques,  certains  sont  internes comme  le  disque  dur,  d'autres  sont  externes comme l'imprimante. Comme vu lors du premier cours, les périphériques sont également classifiés en temps que périphériques d'entrée, de sortie ou mixte. Pour rappel, le schéma suivant :


Dans ce qui suit nous aborderons la description des périphériques essentiellement par rapport à leur emplacement.

2 -  Les périphériques internes

Ce sont ceux qui sont intégrés dans l'ordinateur et qui dans une certaine mesure en font partie. Il s'agit principalement des disques durs, lecteur et graveur de CD ou DVD.

2.1    Le disque dur

Le disque dur est l‘élément de stockage du système, que l'on peut appeler également la  « mémoire à long terme ». C‘est lui qui contient le système d‘exploitation, les programmes et les fichiers de données. Le disque dur est Le composant de stockage du PC. Le premier disque dur a été créé par IBM  en 1950.

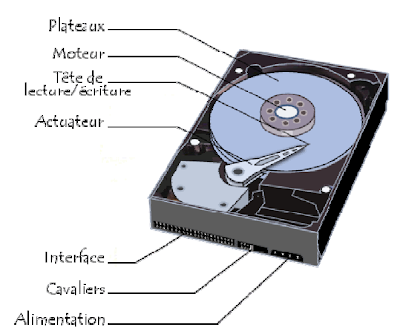

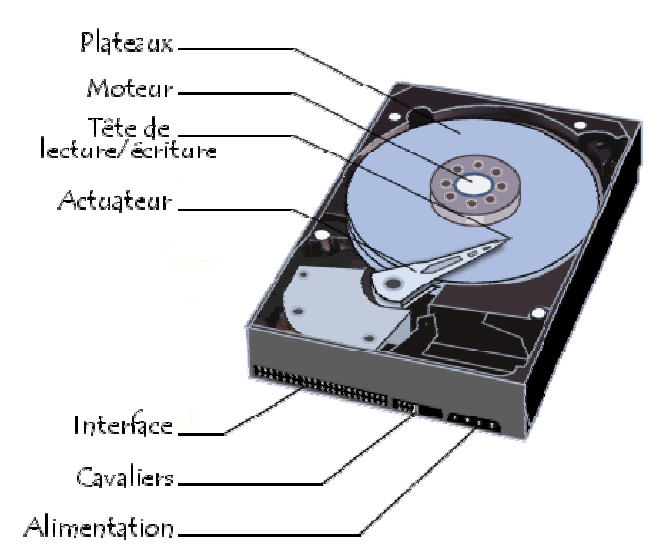

Il est composé de plusieurs disques de métal appelés plateaux. Ces derniers sont eux-mêmes recouverts de matériaux magnétiques sur lesquels sont stockées les données. Chaque face du plateau est composée de têtes de lecture/écriture montées sur des bras (actuateurs).

Les principales caractéristiques d'un disque dur sont :

  • Sa  capacité  :  volume  de  données pouvant  être  stocké  sur  celui-ci.  Aujourd'hui  les capacités standards vont de 500 Go à 1 To.
  • Sa  vitesse  de  transfert  :  Il  s'agit  de  la  vitesse  d'échange  des données avec  l'unité centrale
  • Sa vitesse de rotation  qui est la vitesse à laquelle tournent les plateaux. La vitesse  standard  est  de  7200  tours/mn.  Certains disques plus performants tournent à 15000 tours, ce qui donne une performance supérieure.
  • son interface : Il s'agit du connecteur qui permet de le raccorder à l'unité centrale. Le standard du moment est le SATA (Serial ATA) qui est représenté par un connecteur à 7  broches.  Le  disque  ci-dessus est  au  standard  IDE  (connecteur  à  34  broches)  qui représente l'ancienne version.


2.2    Le lecteur de disquette

Il  s'agit  d'un  périphérique  de  stockage  présent  sur  la  plupart  des ordinateurs (de moins en moins maintenant). Le stockage est réalisé sur des disquettes  souples,  la  capacité  maximum  étant  de  1.44  M o.  Je  ne m'attarderai  pas sur  cette  technologie  que  vous connaissez tous et  qui  est maintenant complètement dépassée tant les capacités sont ridicules.



2.3    Le lecteur de CD ou DVD

Périphérique  que  vous  connaissez  tous  parfaitement  tant  ils  ont  envahis notre  vie quotidienne.  Le  CD  ou  le  DVD  sont  des disques d'une  douzaine  de  cm  qui permettent de stocker des données, des programmes, de la musique, des films…

La différence entre les deux étant la capacité.

Un  CD  contient  environ  700  M o  de  données  alors  qu'un  DVD  en fonction de la version contient entre 4.7 Go et 8 Go d'information.

CD et DVD existent en version fabrication usine ou inscriptible à l'aide d'un graveur.

D'autres médias plus performants ont vus le jour ces dernières années tel que le Blu-ray ou le HD DVD. Néanmoins ces supports étant très peu utilisé en informatique et étant plus destiné au monde audio-visuel ne seront pas abordé ici.

2.4    Le graveur de CD ou DVD

Il s'agit d'un périphérique que vous connaissez également très bien. Indépendamment des  utilisations  que  vous  en  faites,  ils  sont  une  solution  de  sauvegarde  des  données  intéressante et peu onéreuse. Les supports (CD ou DVD ) existent à la fois en gravure unique (CD ou DVD R) ou en version R/W  (possibilité de réécrire plusieurs fois).

Attention pour graver un CD ou DVD, il faut utiliser n logiciel spécifique de gravure et  cette  opération  est  relativement  longue.  Ce  support  n'est  donc  qu'une  technique  de sauvegarde des données.



2.5    Les lecteurs de bande

Il  s'agit  de  lecteur  /  enregistreur  de  bandes magnétiques (se  rapprochant  des cassettes audio) permettant de sauvegarder de grandes quantités de données. Ce point sera vu avec le cours sur les serveurs.



3 - Les périphériques externes

Cette  partie  ne  s'attachera  qu'aux  principaux  périphériques que  vous  êtes susceptibles de rencontrer ou de choisir dans le cadre professionnelle.

3.1    L'imprimante


3.1.1  Les trois modèles d'imprimante

Le  but  ici  n'est  pas  de  faire  un  cours  complet  sur  les  imprimantes mais  de  vous sensibiliser à la différence entre trois modèles principaux que vous rencontrerez en entreprise si vous ne les connaissez pas déjà. Ceux-ci sont :

  • Les imprimantes matricielles : il s'agit d'anciens modèles encore utilisé dans certaines entreprises pour l'édition de factures ou de bons de livraison. L'impression est réalisée à  l'aide  d'aiguilles qui  frappent  le  papier  à  travers un  ruban  encreur.  L'avantage  de cette technique est qu'il est possible d'imprimer plusieurs exemplaires (jusqu'à 7) grâce à  l'utilisation  d'un  papier  carboné.  Cette  technologie  reine  dans  les  années  90  a néanmoins de plus en plus tendance à disparaître.

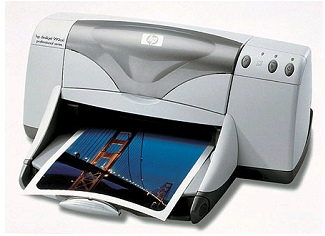

  • Les imprimantes à jet d'encre : la technologie que vous connaissez sans doute le mieux puisque c'est ce qui est le plus utilisé dans le milieu domestique. elles allient un prix faible  à  une  facilité d'utilisation.  De  plus elles ont  été les premières imprimantes à amener  le  coût  pour  l'impression  couleur  accessibles.L'encre est projetée sur une feuille de papier sous forme de fines  gouttelettes.  Ces imprimantes  sont  peu  utilisées en entreprise  du  fait  d'un  coût  à  la  page  très élevé  et  d'une certaine fragilité.

  • Les imprimantes laser  :  une  des technologies les plus utilisées dans les entreprises mais également  dans  votre  lycée.  Les  technologies  sont  similaires  à  ce  que  vous pouvez  trouver  dans  un  photocopieur.  Techniquement,  un laser  dessine  la  page  à  imprimer  sur  un  tambour photosensible,  la  feuille  chargée  électriquement  récupère l'encre  sur  un  tambour  puis l'encre  est  fixée  sur  la feuille  à l'aide  d'un  système  de  chauffage.  Aujourd'hui  il  existe également  toute  une  gamme  d'imprimante  laser  couleur.  La qualité et la durabilité de l'impression dans le temps étant une des  plus  importante  parmi  les  différentes  techniques d'impression vues précédemment.



3.1.2 Conclusion sur les imprimantes

Le choix d'une  imprimante n'est pas toujours facile dans la mesure où il faut prendre en compte énormément de paramètres à savoir

o    Le prix d'achat
o    Le volume d'impression
o    Le cout à la page
o    La nécessité d'impression couleur ou non

A savoir, le cout moyen à la page pour une imprimante jet d'encre se situe entre 9 et 40 centimes alors que pour une laser il oscille aux environs de 3 centimes voire moins. De plus les imprimantes laser  sont  plus robuste  pour  un  volume  mensuel  supérieur  ce  qui  explique leur choix privilégié en entreprise.

Pour  faire  la part  des choses et  comparer  différentes solutions,  ci-joint  un  site  internet  qui vous donnera un certain nombre d'informations et vous permettra de faire une synthèse :
htt //www.print-eco.com/

3.1.3  Le raccordement à l'ordinateur

L'imprimante  est  un  périphérique  externe,  il  faut  donc  la  raccorder  à l'ordinateur  afin  de  pouvoir  déclencher  l'impression.  Si  précédemment  le mode  de  raccordement  privilégié était  le  câble  parallèle  qui  se  reliait  sur  la prise LPT de l'ordinateur, aujourd'hui la connexion se fait majoritairement en USB.

Il  est  possible  également  si  l'imprimante  est  équipée  de  l' interface  adéquat  de  la raccorder directement sur le réseau afin que tout un chacun puisse imprimer et sans nécessiter de passer à travers un PC qui doit rester en permanence sous tension Le câble utilisé alors sera un câble Ethernet plus couramment appelé câble RJ45.

3.2    Le scanner

Un scanner est un périphérique d‘entrée pouvant numériser des documents, c'est-à-dire transformer  un  document  papier  en  image  numérique.  Il  permet  de  prendre  une  image  d'un document,  celle-ci  étant  ensuite  transférée  à  un  ordinateur  pour  y  être  sauvegardée  et/ou traitée.  Il  est  possible  par  traitement  de  transformer  cette  image  en  texte  par  la  technique appelée  OCR  (Reconnaissance  d'écriture).  Il  existe  différents types de  scanner,  néanmoins celui  que  vous  verrez  le  plus  souvent  est  le  scanner  à  plat  alimenté  manuellement  (en soulevant un panneau) ou automatiquement (comme un photocopieur).


Scanner Plat

Avec chargeur automatique

Les caractéristiques principales d'un scanner sont

  • Sa résolution (exprimé en points par pouce (dpi ou dot per inch)
  • Le format sachant que la majorité sont en A4
  • La  vitesse  d'acquisition  exprimée  en  page/mn  pour  les  scanners  à  chargeur automatiques
  • L'interface qui est la façon de les connecter vers l'ordinateur.. Comme précédemment pour les imprimantes, il est possible de les raccorder en USB à un PC ou directement sur  le  réseau  si  la  machine  est  destinée  à  être  utilisée  par  plusieurs  personnes indépendamment d'une machine précise.

Indépendamment du fait de scanner un document ou une image, les scanners sont de plus en plus utilisés dans l'entreprise couplés à une Ged (Gestion Automatique de Document).

L'intérêt dans ce cadre est de travailler en zéro papier avec une numérisation et un archivage systématique de tous les documents arrivant dans l'entreprise.

3.3    Le tout en un

Il  s'agit  en  fait  d'ensemble  combinant  une  imprimante  (laser  ou  jet  d'encre)  un  scanner  et parfois un  modem  qui  peut  servir  de  fax.  Le  fait  qu'il  y  ait  à  la  fois un  scanner  et  une imprimante permet 'utiliser ces périphériques également comme des photocopieurs.

Il y a en fait deux gammes de matériels :

·    Les produits grands publics ou pour TPE qui disposent d'une imprimante jet d'encre
·    Les produits pour  entreprise  qui  ressemblent  ou qui  sont  des photocopieurs reliés en réseau.




3.4    Les clés USB

Inutile  de  présenter  longuement  ce  périphérique  que  vous  connaissez  bien  pour l'utiliser quotidiennement. Composées de mémoire flash qui ne perdent pas les données elle représentent  aujourd'hui  un  des  outils  les  plus  utilisé  pour  sauvegarder  son  travail  ou l'emmener avec soi. Ses caractéristiques principales sont :

  • La capacité de 4 à 16 Go (en restant dans des prix corrects)
  • La vitesse de transfert


3.5    Les lecteurs de disques externes

Il s'agit de disques durs tels que vu précédemment qui sont intégrés dans une boîte et muni de connecteur le plus souvent USB. Il existe d'autres types de connexion mais c'est plus rare. Le choix d'un disque externe dépend de :

·    Son format : 2 pouces1/2 ou 3 pouces 1/2 (c'est en fait la taille du disque dur)
·    Sa taille en Go, les plus courants aujourd'hui étant :
      o    Entre 500 Go et 1 To pour les 3 pouces 1/2 (les
      o    Entre 300 et 500 Go pour les 2 pouces 1/2

Les petits disques 2  pouces 1/2  voire  moins (il  existe  des disques encore  plus  petit) ont l'avantage d'être auto alimentés par le port USB et ne nécessite donc pas de prises secteur.

Les disques externes sont  de  plus en  plus utilisés en  entreprise  en  temps que produits de sauvegarde.


3.6    Les autres périphériques

Il existe beaucoup d'autres périphériques que nous ne détaillerons pas ici soit parce qu'ils n'ont pas besoin  d'être  décrit  (Claviers,  souris,  enceintes,  casques… ),  soit  parce  qu'ils sortent  du cadre de ce cours.

4 -  L'installation des périphériques

L'installation  des périphériques s'est  grandement  simplifiée  cette  dernière  année  sur des  systèmes  comme  W indows  XP  ou  Vista.  En  général  soit  ils  sont  reconnus automatiquement  par  le  système  (clé USB,  disques…   )  Soit  ils nécessitent  l'installation  de drivers (ou pilotes) et dans ce cas il suffit souvent de simplement insérer le CD fourni avec matériel.  Quoiqu'il  en  soit  il  est  nécessaire  de  vérifier  si  le  périphérique  est  installé  en consultant le gestionnaire de périphérique.

Sous W indows XP :

Démarrer / Panneau de configuration puis système  Ouvrir l'onglet matériel puis gestionnaire de périphérique

L'écran ci-après doit apparaître :


Si  un  défaut  est  constaté,  un  point d'interrogation apparaît devant le périphérique concerné :



Dans  ce  cas,  il  faut  récupérer  le  driver correspondant et le réinstaller.

Sous  Vista,  le  gestionnaire  de  périphérique  se  trouve  directement  dans  le  panneau  de configuration.
