Traduction du modèle entité-association MEA vers le modèle relationnel Merise et bases de données

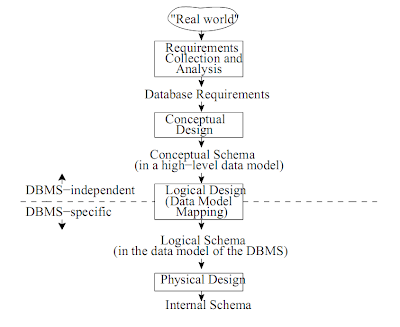

Conception de base de données : méthodologie


  • Conceptuel : Schéma entité-association(EA)
  • Logique : Modèle relationnel
  • Physique : SQL



Modèle relationnel


  • Dans ce modèle, le concept principal est la relation (~ table)
  • Les entités, les associations et les attributs multivalués sont traduits par une relation
  • Modèle : Relation(Clé(s),Attribut, Attribut optionnel,...)
  • Traduction:
                  Employee(SSN,Name)

(1) Traduction des attributs multivalués



Livre(ISBN,...)
LivreAuteur(ISBN,Auteur)
LivreAuteur.ISBN référenceLivre.ISBN
  • Question : pourquoi(ISBN,Auteur)etpas(ISBN,Auteur)?
(2) Traduction des attributs composés


Client(ClientNo,Nom, AdresseRue,AdresseVille,AdressePays)

(3) Traduction des associations 'un à un' ou 'un à plusieurs'


Department(DNo,Name)
Employee(SSN,Name, DNo)
Employee.DNo référenceDepartment.DNo

  • Association 'un à un' : si un des côtés est optionnel, la référence se place du côté obligatoire.
  • Association 'un à plusieurs' : la référence se place du côté 'un' de l'association.


Employee(SSN,Name)
Project(PNo,Name)
EmpProj(SSN,PNo)
        EmpProj.SSN référenceEmployee.SSN
        EmpProj.PNo référenceProject.PNo

  • Attention,(SSN,PNo) # (SSN,PNo)

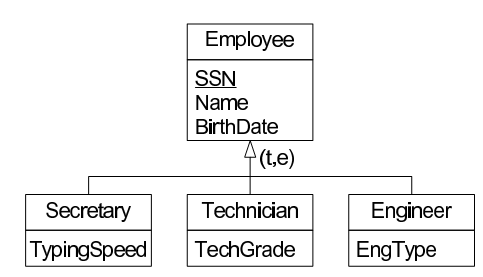

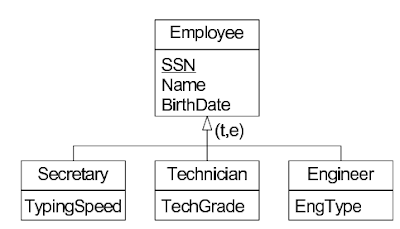

(4) Traduction des généralisations : solution1


Employee(SSN, FName, MInit, LName, BirthDate, Address)
Secretary(SSN, TypingSpeed)
           Secretary.SSN référence Employee.SSN
Technician(SSN, TechGrade)
           Technician.SSN référence Employee.SSN
Engineer(SSN, EngType)
           Engineer.SSN référence Employee.SSN
  • + contraintes d'intégrité
  • Attention aux références dessous-sous-entités
(4) Traduction des généralisations : solution2


Secretary(SSN, FName, MInit, LName, BirthDate, Address, TypingSpeed)
Technician(SSN, FName, MInit, LName, BirthDate, Address,,TechGrade)
Engineer(SSN, FName, MInit, LName, BirthDate, Address, EngType)
  • + contraintesd'intégrité
(4) Traduction des généralisations : solution3


Employee(SSN, FName, MInit, LName, BirthDate, Address, TypingSpeed,
TechGrade, EngType)
  • + contraintesd'intégrité

Que peut-on dire des traductions des généralisations :


  • Totale,non-exclusive?
  • Partielle,exclusive?
  • Partielle,non-exclusive?

------------------------------------------------------------------------------------------------------
