LES ÉLÉMENTS DU RÉSEAU

LA FIBRE OPTIQUE

La fibre optique est un support essentiel et complémentaire du cuivre pour les liaisons grande distance (au delà de 100m).

La fibre optique est un conducteur de lumière.

La fibre optique est le média conseillé par l'ISO et l'EIA pour la réalisation de rocades dans les systèmes de câblage. Son immunité aux perturbations électromagnétiques et ses caractéristiques de transmission du signal en font le support idéal des transmissions haut débit, que ce soit pour les liaisons inter-bâtiments ou pour le raccordement des postes de travail.



Les trois composants de la fibre optique sont :

1. Le cœur  dans lequel se propagent les ondes optiques
2. La gaine optique confine les ondes optiques dans le cœur.
3. Le revêtement de protection assure la protection mécanique de la fibre.


Un brin de la fibre Optique est mono-directionnel

Les Fibres optiques varient de 2 brins pour la plus petite à 72 brins pour la plus importante.



Pour le câblage informatique du Lycée les Fibres Optiques employées sont:  6 et 8 brins.

Fibres optique 6 brins

  • 2 brins le réseau pédagogique
  • 2 brins le réseau administratif
  • 2 brins de réserve

Fibre optique 8 brins

  • 2 brins le réseau pédagogique
  • 2 brins le réseau administratif
  • 2 brins de réserve
  • 2 brins pour extension future

NOTA :

ISO : Organisation International  pour la Standardisation

L’ISO est une organisation internationale non gouvernementale destinée à coordonner et unifier au niveau international les normes dans tous les domaines techniques, à l’exclusion de l’électricité, de l’électrotechnique et de l’électronique, traité par la CEI. Quatre-vingt-dix pays environ sont actuellement membres de l’ISO.

L’EIA : Electronic Industries Association est une association professionnelle américaine

Son objectif est d’établir des normes de produits sur une base commune. L’EIA à élaboré les normes RS (Recommended Standards) notamment RS-232C (Protocole de communication) etc...

CABLE POUR TRANSMISSION DE VOIX, DE DONNEES ET D'IMAGES

Le câble cuivre (câble pour transmission de la voix, de données et d'images) est utilisé avec des systèmes informatiques de toutes provenances et dans la topologie du système étoiles.

Le câble cuivre est utilisé pour une distance inférieure à 100 mètres.

La catégorie du câble utilisé est 5E  (transmission des données jusqu'à 100 MBit/s.)

Les câbles ont une gaine extérieure non corrosive et à faible taux d'émission de fumée.


Les Câbles pour la transmission de voix, de données et d'image varient de 2 paires à 8x4 paires

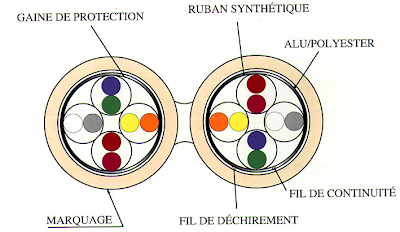

Constitution d'un câble 2x4paires



NOTA :

Bit : information représentée par un symbole à deux valeurs, généralement notées 0 et 1, associées aux deux états d'un dispositif.
Note : le terme "bit" est la contraction de "binary digit".
Anglais : bit.

Bit par seconde (Bit/s)
Téléc. Unité de débit d'information transitant sur un canal (symbole bps).


BAIES ET COFFRETS

Une baie informatique est une armoire contenant :

  • Du matériel actif
    • Un Switch.
  • Du matériel passif
    • Un tiroir optique: arrivée de  toutes les fibres optiques.
    • Une baie de brassage : départ vers toutes prises RJ45 (Ordinateur)
  • Des prises de courants.
  • Des cordons de liaisons entre tous ces Différents éléments.
  • La centralisation des différentes liaisons Entre tous les autres coffrets.
  • Des départs verts les prises informatiques.




Un coffret informatique est une petite armoire contenant :

  • du matériel actif
    • un switch.
  • du matériel passif
    • un tiroir optique: arrivée de  toutes les fibres optiques.
    • une baie de brassage :  départ vers toutes prises RJ45 (Ordinateur).
  • des prises de courants.
  • des cordons de liaisons entre tous ces différents éléments.
  • la liaison entre la baie et le coffret.
  • des départs verts les prises informatiques.

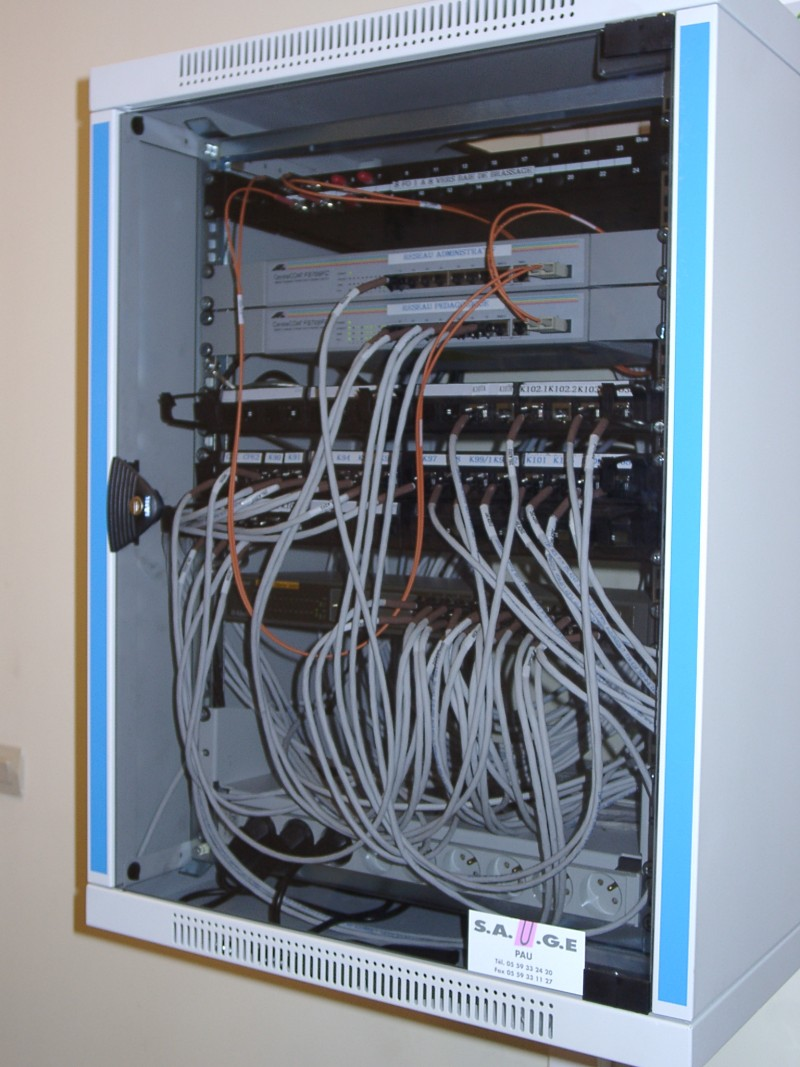

Décomposition d'une baie ou d'un coffret informatique


Tiroirs optiques:

Eléments où sont centralisées toutes les fibres optiques.


Un Hub (en français concentrateur) est en fait un répétiteur d'informations et à ce titre il duplique l'intégralité des informations qu'il reçoit depuis chacun de ses ports, vers tous ses autres ports : ceci a pour conséquence d'encombrer énormément la bande passante bien entendu. (Il divisera le taux de transferts des données par le nombre de ports disponibles du HUB)


Tout au contraire un Switch est globalement capable de savoir où est la machine de destination (il apprend en fait au fur et à mesure les différentes adresses IP des machines) et donc il ne va envoyer l'information reçue sur un de ses ports que vers le port ou se trouve la machine concernée par cette information : l'économie de bande passante est très grande.

(Il va garder le taux de transferts des données sur chacun des ports connectés du switch)




Prises de courants :

Situées dans la baie elles servent à alimenter les différents matériels (exemle: Switch)

Baie de brassage ou panneau de brassage :

Le regroupement en un même lieu des câbles desservants les ordinateurs de plusieurs salles géographiquement proches, réduit les causes de pannes et en simplifie la maintenance.



Cordons optiques (appelé aussi jarretières optiques) :

Servent de liens entre les supports optiques (Tiroir optiques et Switch



ONDULEUR

L'onduleur se branche entre la prise de courant et l'ordinateur. Composé d'une batterie, d'un régulateur de tension et d'un fusible, son rôle est de garantir la qualité et le niveau de tension du courant alimentant l'ordinateur. En cas de coupure inopinée, il évite l'arrêt brutal du micro en donnant une autonomie de 20 à 30 minutes. Il évite aussi les micro-coupures de courant : le disque dur apprécie peu surtout lors des phases d'écriture. L'onduleur sert aussi en cas de surtension accidentelle du réseau (foudre, problème technique) à condition d'être branché à la terre.

Si l'alimentation principale est coupée, l'onduleur vous donne le temps de :

  • sauvegarder vos fichiers
  • basculer vers le générateur de secours
  • fermer vos applications d'une manière  ordonnée

Un onduleur peut être connecté à votre PC, à vos serveurs, à vos stations de travail ainsi qu'à vos périphériques : ainsi vos imprimantes, vos scanners, vos modems et vos disques externes sont aussi protégés




PRISE TERMINALE RJ45

Chaque prise RJ45 d’une baie de brassage ou panneau de brassage est reliée à une prise murale RJ45 d’un bureau, via un câble cuivre. Suivant le nombre de prises murales, un ou plusieurs panneaux de brassage sont installés dans l’armoire technique.



La connectique RJ45 permet normalement de connecter les ordinateurs par l'intermédiaire d'un hub ou Switch, un boîtier de répartition sur lequel viennent se connecter les câbles RJ45 en provenance des ordinateurs du réseau local.
