Exercice Corrigé MCD - MLD - MPD modèle navigationnel TP avec Correction MCD MLD MPD MERISE

Objectifs :
- Transformer un modèle conceptuel MCD en modèle navigationnel.
- Transformer un modèle conceptuel MCD en modèle relationnel MLD.
- Transformer un modèle relationnel MLD en modèle Physique MPD



Transformer en navigationnel, puis en relationnel le modèle suivant. Attention à la relation de nomenclature "modifier plan".



-----------------------------------------------------------------------------------------------------
Correction
-----------------------------------------------------------------------------------------------------

1 - Corrigé modèle relationnel - MLD -



1) Tous les individus se transforment en table.  Les 3 individus "situation", "opération" et "plan" se transforment  en table. Les clés ou index uniques sont soulignées.

2) Toutes les relations possédant une  cardinalité maximale égale à 1 redonde l'information. La relation plan/opération crée un index dans la table "fils", de "plan" vers "opération".

3) Les relations dont les deux pattes sont de cardinalité maximale à N créent une table dont la clé est composée des clés des tables des individus. La table "tenir compte" possède une clé composée des clés des tables "situation" et "plan".

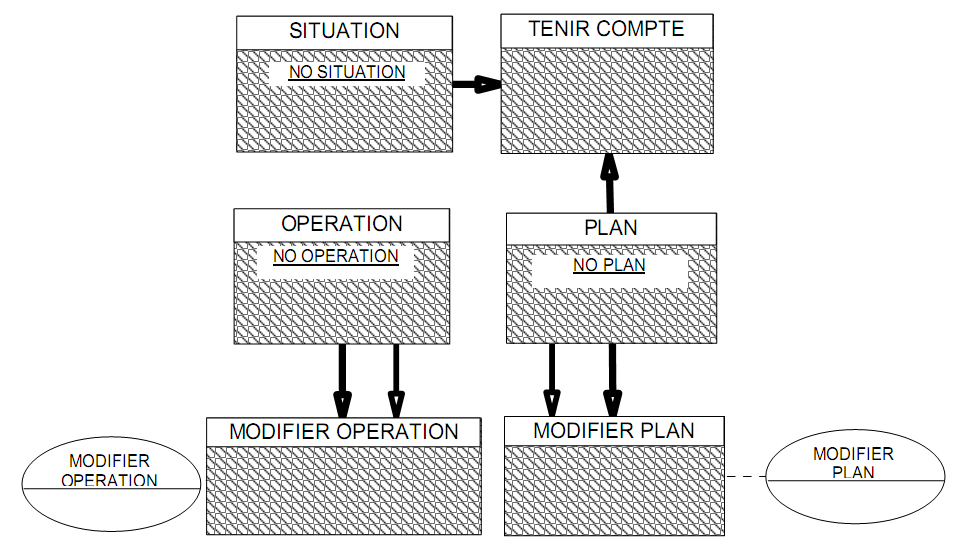

2 Corrigé Modèle navigationnel


1) Les 3 individus "situation", "opération"  et "plan" se transforment en record. Les clés sont soulignées.

2) Les relations possédant une cardinalité maximale à 1 créent un lien du père vers le fils, du record "plan" vers le record "opération".  Les liens X1, X1 de nomenclature d'un individu sur lui-même transforment la relation en record "modifier opération" et "modifier plan". Cela n'est pas le cas en relationnel.

3) Les autres relations se transforment en record : "tenir compte" est fils de "situation" et "plan".
