Exercices logique combinatoire Karnaugh et MORGAN - chronogrammes - logigramme


Objectifs : Dans les exercices suivants, remplissez le tableau de Karnaugh en vous aidant des chronogrammes et donnez l'équation logique ainsi que le symbole ou le logigramme associé.

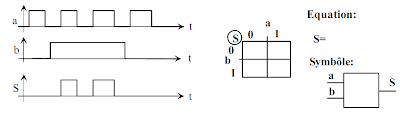

Exo N° 1:

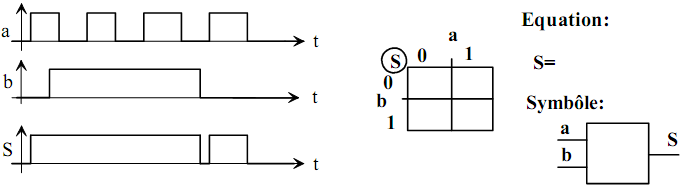

Exo N° 2:


Exo N° 3:

Exo N° 4:


Partie II :

Objectifs : Dans les exercices suivants, complétez les chronogrammes de la sortie S en fonction des variables d'entrée et donnez l'équation logique associée.

Exo N° 1:

Exo N° 2:

Exo N° 3:

Partie III :

Objectifs : Dans les exercices suivants, donnez l'équation logique associée au logigramme remplissez le tableau de karnaugh et complétez les chronogrammes de la sortie S en fonction des variables d'entrée.

Exo N° 1:

Exo N° 2:
---------------------------------------------------------------------


Article plus récent Article plus ancien
